概述

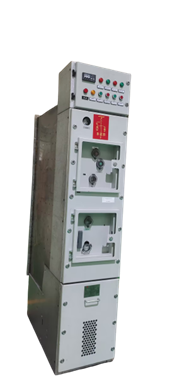

该产品是以低压力SF₆气体作为绝缘和开断介质的户内交流配电开关设备。主要用于35kV二次配电系统，用作电能的接收、控制、分配和保护。柜体采用小型化设计，满足风电场风机杆塔门的进出要求，可用于风机杆塔内，同时柜内元器件及柜体钣金通过特殊工艺处理，满足C4-H级防腐要求，可满足海上风电项目使用。

产品特点

1、负荷开关采用压气式灭弧原理，具有分闸、合闸二个工位，配有接地开关以实现线路侧的接地功能；

2、组合电器除配负荷开关外，还配有限流熔断器，在熔断器的两端均配有接地开关，当更换熔断器时，对其两端同时提供可靠接地；

3、断路器方案采用真空灭弧，三相前后布置，通过线路侧隔离开关，实现线路侧的接地功能；

4、本产品拥有断路器、负荷开关、组合电器共三种方案，可以根据一次主接线将断路器柜、负荷开关柜、组合电器柜并柜组合使用，构成环网供电回路，也可断路器柜、负荷开关柜、组合电器柜单独使用；

5、本产品满足C4-H级防腐要求；

6、产品外形尺寸（宽×深×高mm）：450×950×1910。

主要技术参数：
