概述

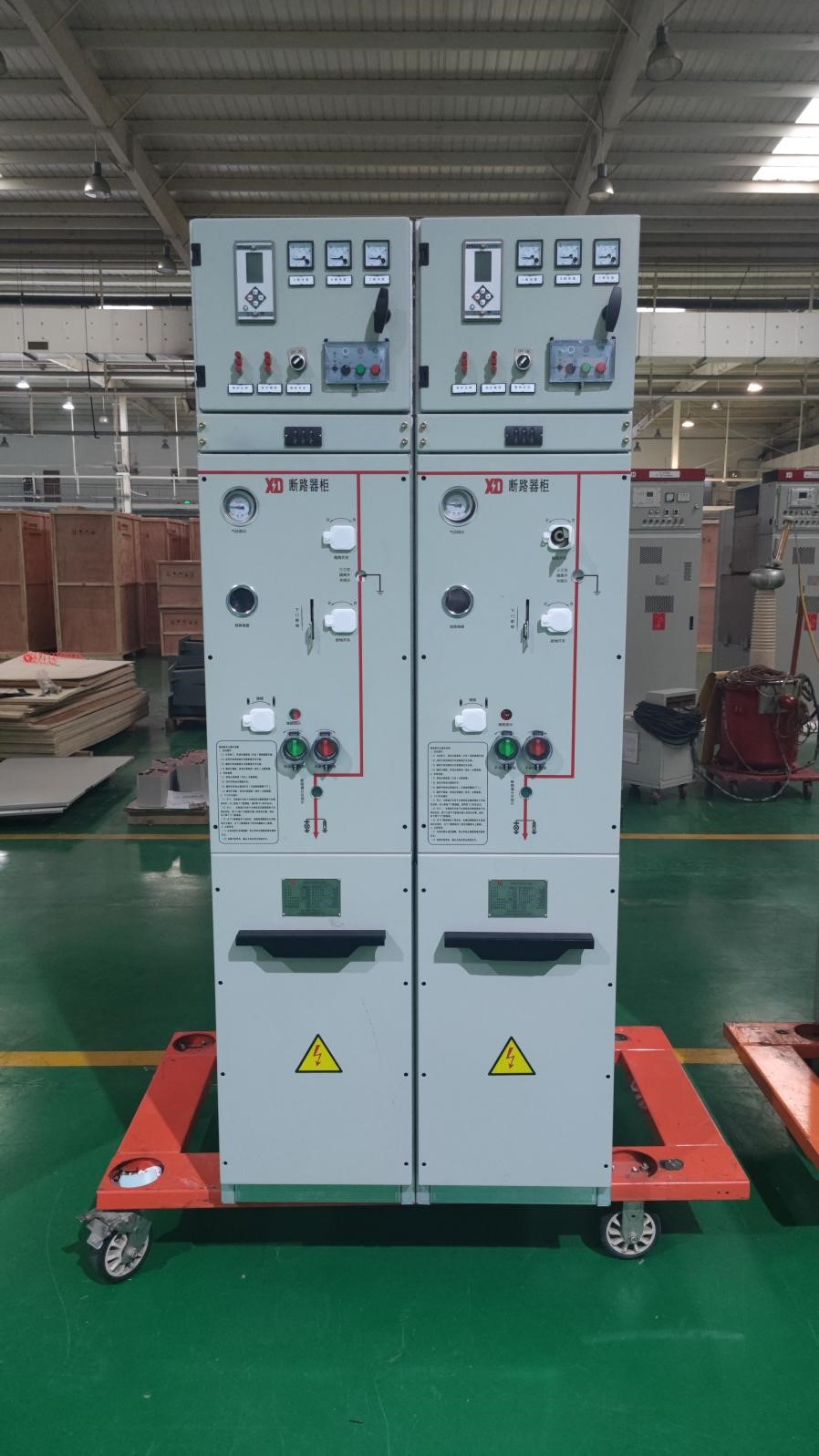

XGN86-12(Z)箱式气体绝缘金属封闭开关设备（环保型环网柜），内部充入干燥空气作为绝缘介质；该产品是三相交流50Hz、额定电压12kV、额定电流630A、额定短路开断电流20kA的成套户内高压配电装置，可供国网公司、工矿企业、市政及住宅小区配电自动化变电站电能的接收、控制、分配和保护之用。

产品特点

1、开关设备配置电动操作机构，可实现远方/就地操作；同时也具备手动操作功能，配置就地操作按钮和指示灯；

2、环网单元装设有气体监测设备（包括密度继电器，压力表），且该设备设有阀门，以便在不拆卸的情况下进行校验。气体压力监测装置配置状态信号输出接点；

3、环进环出单元、馈线单元装有能反映进出线侧有无电压并具有联锁信号输出功能的带电显示装置，当线路侧带电时，有闭锁操作接地开关及电缆室门的装置；

4、 环进环出单元和馈线单元装设高精度、宽范围的电流采样装置，采集三相电流、零序电流；母线设备单元装设高精度、宽范围的电压采样装置和取电装置，采集三相电压、零序电压；

5、各间隔单元气箱安装有内嵌式LED照明灯及配套断口观察窗，可实时观察隔离开关工作状态。

6、侧扩式单柜方案尺寸（宽×深×高）：

V：420mm×850mm×1650（含仪表箱2000）mm；

D：420mm×850mm×1650（含仪表箱2000）mm；

C：420mm×850mm×1650（含仪表箱2000）mm；

PT：600mm×850mm×1650（含仪表箱2000）mm；

顶扩式单柜方案尺寸（宽×深×高）：

V：420mm×850mm×1600（含仪表箱1950）mm；

D：420mm×850mm×1600（含仪表箱1950）mm；

C：420mm×850mm×1600（含仪表箱1950）mm；

PT：600mm×850mm×1600（含仪表箱1950）mm。

主要技术参数
