概述

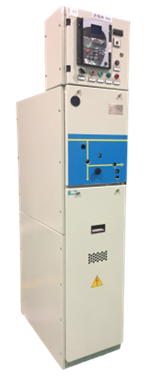

该产品是以低压力SF6气体作为绝缘和开断介质的50Hz三相交流户内配电开关设备。主要用于40.5kV二次配电系统，因柜体设计小型化，尺寸符合风电场风机杆塔门的进出要求，可用于风机杆塔内。



产品特点

u 负荷开关采用压气式灭弧原理，具有分闸、合闸二个工位，配有接地开关以实现线路侧的接地功能；

u 组合电器除配负荷开关外，还配有限流熔断器，在熔断器的二端均配有接地开关，当更换熔断器时，对其二端同时提供可靠接地；

u 可以根据一次主接线将负荷开关柜、组合电器柜并柜，组合使用，构成环网供电回路。负荷开关柜、组合电器柜也可分别单独使用；

u 本产品拥有负荷开关、组合电器两种方案；

u 产品外形尺寸（宽×深×高mm）：450×950×1910。









主要技术参数



序号	项 目	单位	XGN86-40.5(F)/T630-20	XGN86-40.5(F.R)/T40-31.5
1	额定电压	kV	40.5	40.5
2	额定电流	A	630	40
3	额定短时耐受电流	kA	20	/
4	负荷开关额定有功负载开断电流	A	630	/
5	熔断器额定短路开断电流	kA	/	31.5
6	负荷开关额定转移电流	A	/	1000
7	负荷开关机械寿命	次	5000	5000
8	SF6气体漏气率	每年	≤0.05%	≤0.05%
9	额定充气压力	MPa	0.04	0.04
10	外形尺寸	mm	450×910×1910	450×910×1910
