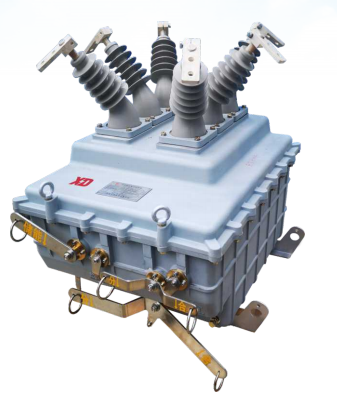

概述

 该断路器适用于额定电压12kV、额定频率50Hz的户外三相交流配电系统中，开断、关合电力系统的负载电流、过载电流及短路电流，是变电站、工矿企业及城乡配电网保护和控制的主力产品，特别适用于频繁操作的场所和城网自动化配电网络，符合GB/T 1984、DL/T 403等标准要求。

产品特点

u 采用全新型真空灭弧室固封极柱，将隔离开关集成于固封极柱内部；

u 操动机构内置于密封箱体内，隔离开关和断路器互锁完备可靠；

u 环保型产品，真空灭弧、干燥空气绝缘；

u 采用全密封箱体、共箱式结构及防爆、防潮、防凝露结构设计，可长期免维护性；

u 采用硅橡胶出线套管，接线端子之间绝缘距离充裕，外绝缘特性优良，套管内可集成电子式传感器，元件及整机局放小，绝缘性能高；

u 箱体端部设计有防爆装置，发生内部故障时，可防止高温气体或飞溅物泄露；

u 高等级、全密封航空插头设计，具有高可靠的配电自动化接口；

u 结构设计合理，电动、手动操作灵活，可座式或吊式安装；

u 通过配套智能远方终端，可以实现远方操作，满足配电自动化需求；

u 产品在设计、制造及服役期满后均满足关于环境保护的要求。



主要技术参数

序号	项        目		单位	参数
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定电流		A	630
4	1min工频耐压	对地、相间	kV	42
		真空及隔离断口		48
5	雷电冲击耐受电压	对地、相间	kV	75
		真空及隔离断口		85
6	额定短时耐受电流4s		kA	20
7	额定峰值耐受电流		kA	50
8	额定短路开断电流		kA	20
9	额定短路关合电流（峰值）		kA	50
10	额定操作循环		O-0.3s-CO-180s-CO
11	异相接地故障条件下的短路开断电流		kA	17.4
12	出线端短路故障试验方式5直流分量百分数			52%
13	机械寿命		次	10000
14	额定短路开断电流开断次数		次	30
15	额定电缆充电开断电流		A	25
16	额定充气压力		MPa	0.02
17	局部放电		pC	≤20
18	内部电弧故障		/	20kA，0.5s
