概述

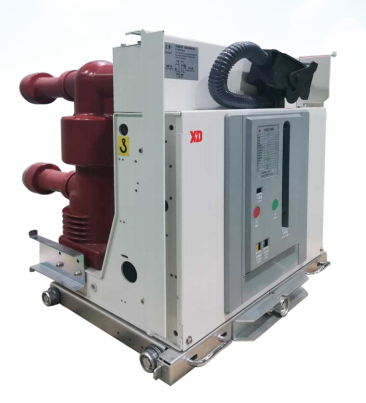

该断路器适用于三相交流50Hz, 额定电压12kV的配电系统, 作为工矿企业、发电厂及智能变电站电能的接收、控制、分配和保护之用，符合GB/T 1984、DL/T403等标准要求。



产品特点

u 在断路器极柱上集成设计有低功耗电子式电流传感器、电子式电压传感器，产品智能化水平高；

u 底盘车可电动和手动操作，手动与电动操作互不影响；

u 机械和电气寿命高；

u 综合保护装置集成于断路器框架内，极大地精简开关柜内二次接线，降低了功耗；

u 采用独立一体式机构，机构体积小，结构紧凑，以功能确定模块，布局合理，安装接口和功能接口连接方便；

u 采用分、合闸线圈及储能电机电流监测等先进传感技术，可对操动机构异常情况进行预判；

u 通用性高，完全满足目前国家电网公司推广应用的12kV标准化手车式开关柜配合要求，可配用于多种手车柜，且技术参数达到优质设备要求；

u 产品在设计、制造及服役期满后满足关于环境保护的要求。



主要技术参数

序号	项        目		单位	参数
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定电流		A	1250
4	1min工频耐压	对地、相间	kV	42
		真空及隔离断口		48
5	雷电冲击耐受电压	对地、相间	kV	75
		真空及隔离断口		85
6	额定短时耐受电流（4s）		kA	31.5
7	额定峰值耐受电流		kA	80
8	额定短路开断电流		kA	31.5
9	额定短路关合电流（峰值）		kA	80
10	额定操作循环		O-0.3s-CO-180s-CO
11	异相接地故障条件下的短路开断电流		kA	27.4
12	出线端短路故障试验方式5直流分量百分数			52%
13	机械寿命		次	30000
14	额定短路开断电流开断次数		次	50
15	额定电缆充电开断电流		A	25
16	局部放电（1.1Ur）		pC	≤10
