概述

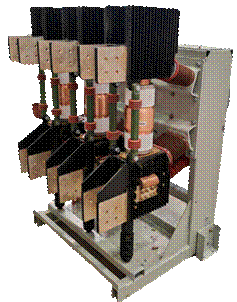

VXB-15/T4000-50户内高压交流发电机断路器用于发电机的控制和保护，可简化厂用电切换程序，为机组的调试和维护提供便利，提高设备的保护能力和系统的稳定性。安装发电机专用断路器是保护发电机和变压器最有效、最经济的措施，适用于火电厂、水电核电站、抽水蓄能等新电厂以及老电厂的改造，也可用作大型变电站及高负荷用电工矿企业的控制和保护开关。符合GB/T 14824、GB/T1984等标准要求。



产品特点

u 产品性能具有体积小、绝缘强度高、无污染、无爆炸危险等优点；

u 产品机械寿命、电气寿命高；

u 采用国产优质灭弧室，性价比高；

u 机构与断路器一体化设计，采用专用弹簧操作机构，设计合理，可靠性高；

u 该断路器具有开断能力高、性能稳定等优点；

u 断路器可方便配装于KYN28等手车式开关柜中；

u 产品在设计、制造及服役期满后可满足关于环境保护的要求。



技术参数

序号	项  目		单位	参数
1	额定电压		kV	15
2	额定频率		Hz	50
3	额定电流		A	4000
4	1min工频耐压	对地、相间	kV	50
		真空及隔离断口		59
5	雷电冲击耐受电压	对地、相间	kV	95
		真空及隔离断口		105
6	额定短时耐受电流（4s）		kA	50
7	额定峰值耐受电流		kA	137
8	额定短路开断电流		kA	50
9	额定短路关合电流（峰值）		kA	137
10	额定操作循环		CO-30min-CO
11	试验方式OP1～OP2		kA	25
12	出线端短路故障试验方式5直流分量百分数			78%
13	机械寿命		次	10000
14	额定短路电流开断次数		次	12
15	额定负荷开断次数		次	50
16	局部放电（1.1Ur）		pC	≤10
