概述

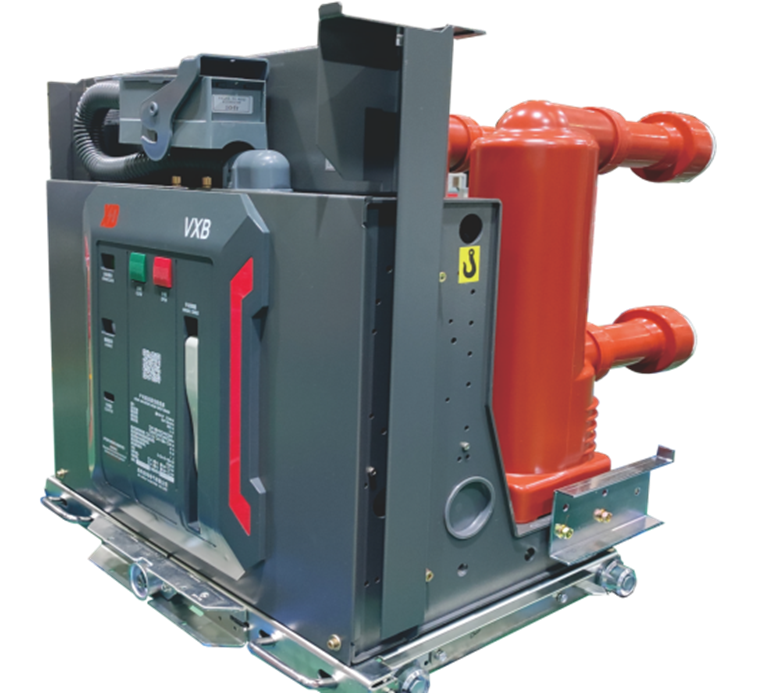

该断路器适用于三相交流50Hz、额定电压12kV及以下的配电系统，作为工矿企业、发电厂及变电站电能的接收、控制、分配和保护之用，符合GB/T 1984、GB/T 11022、DL/T 403等标准要求。



产品特点

u 在断路器极柱上设计有散热通道，保证产品散热性能；

u 产品容量大，机械、电气寿命高；

u 机构结构紧凑，以功能确定模块，布局合理，安装接口和功能接口连接方便；

u 机构结构布局、模块分割组合针对明确的应用目标而设定，与断路器整体配合良好，并成为断路器强度的一部分；

u 通用性高，完全满足目前国家电网公司推广应用的12kV标准化手车式开关柜配合要求，可配用于多种手车柜，各项技术参数达到优质设备要求；

u 产品在设计、制造及服役期满后满足关于环境保护的要求。



主要技术参数

序号	项        目		单位	参数
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定电流		A	5000
4	1min工频耐压	对地、相间	kV	42
		真空及隔离断口		48
5	雷电冲击耐受电压	对地、相间	kV	75
		真空及隔离断口		85
6	额定短时耐受电流4s		kA	50
7	额定峰值耐受电流		kA	125
8	额定短路开断电流		kA	50
9	额定短路关合电流（峰值）		kA	125
10	额定操作循环		O-0.3s-CO-180s-CO
11	异相接地故障条件下的短路开断电流		kA	43.5
12	出线端短路故障试验方式5直流分量百分数			52%
13	机械寿命		次	10000
14	额定短路开断电流开断次数		次	30
15	额定电缆充电开断电流		A	25
16	局部放电（1.1Ur）		pC	≤10
