概述

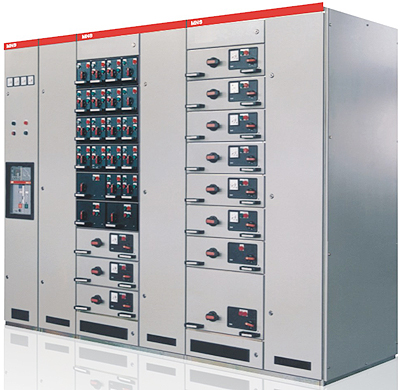

MNS型低压抽出式开关柜是一种用标准模件由工厂组装的组合式低压成套开关设备，适用于发电厂、石油化工、冶金、纺织、高层建筑等行业低压配电系统，作为三相交流50/60Hz、额定工作电压660V及以下的供配电系统中配电和电动机控制等使用的低压成套装置。



产品特点

u 具有更多优越性，其技术水平达到国际先进水平；

u 设计紧凑，功能单元系列化，能以较小的空间能容纳较多的功能单元；

u 功能单元相互独立，不因某一单元的故障影响其它单元，保证供电可靠性；

u 采用标准模块设计，结构通用性强，组装灵活，以25mm为模数的C型材能满足多种功能单元组合；

u 采用高强度阻燃性工程塑料组件，有效加强防护安全性能；

u 装配便捷：不需要特殊复杂工具；

u 维修方便，不停电情况下实现抽屉单元的检修。



主要技术参数



序号	名            称	单位	数       据
1	额定绝缘电压	V	690、1000
2	额定工作电压	V	380，660
3	主母线最大工作电流	A	4000
4	主母线短时（1s）耐受电流（有效值）	kA	100
5	主母线短时峰值电流（最大值）	kA	250
6	配电母线(垂直母线)最大工作电流	A	1000
7	配电母线(垂直母线)短时峰值电流（最大值）	kA	标准型 90，加强型 130
8	防护等级	\	IP30，IP40
