概述

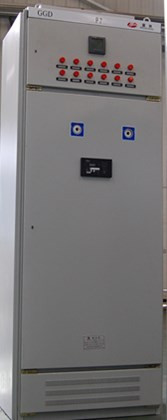

    GGD型交流低压配电柜通用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380，额定工作电流至4000A的配电系统，做为动力，照明及配电设备的电能转换，分配与控制之用。



产品特点

u 柜架用8MF冷弯型铜局部焊接组装而成，模数化安装孔，通用系数高，可以使工厂实现予生产，缩短生产周期；

u 柜体自下而上形成一个自然通风道，散热性能好；

u 按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分割尺寸，使整体美观大方、面目一新；

u 柜门用转轴式活动铰链与柜架相连，安装，拆卸方便；

u 柜内的安装件与柜架间用花螺钉连接，整柜构成完整的接地保护电路；

u 柜体面漆选用聚脂桔形烘漆，附着力强，质感好；

u 防护等级为IP30，特殊要求防护等级可按用户要求。



主要技术参数

序号	名    称	单位	参     数
1	额定电压	V	380
2	额定电流	A	600，1000，1500，2000，2500，3150，4000
3	额定短路开断电流	kA/1s	15，30，50
4	额定短时耐受电流	kA/1s	15，30，50
5	额定峰值耐受电流	kA	30，63，105
